Kontinuerlig driftsteknikk

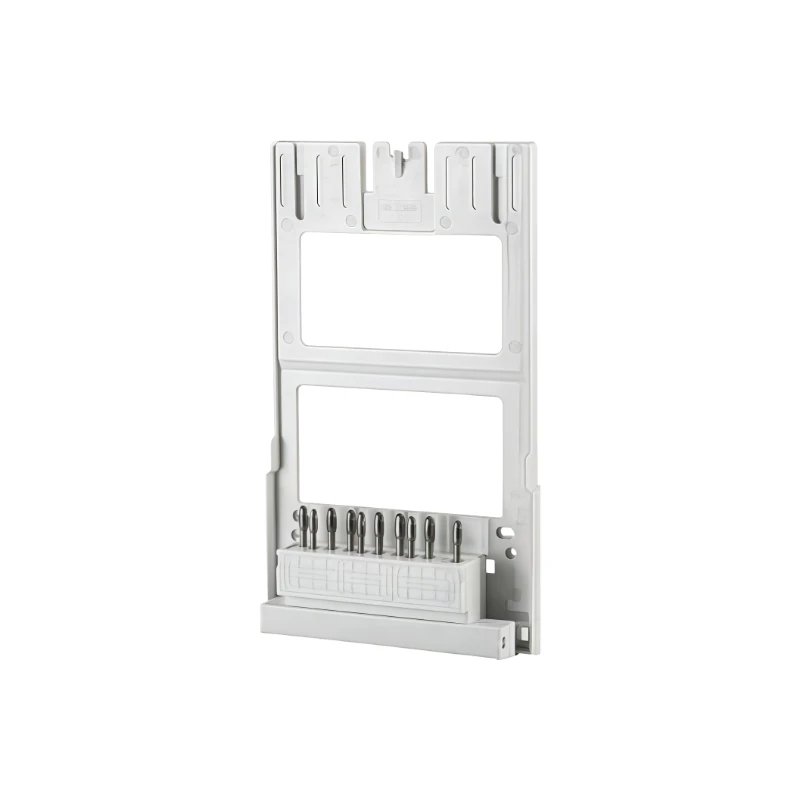

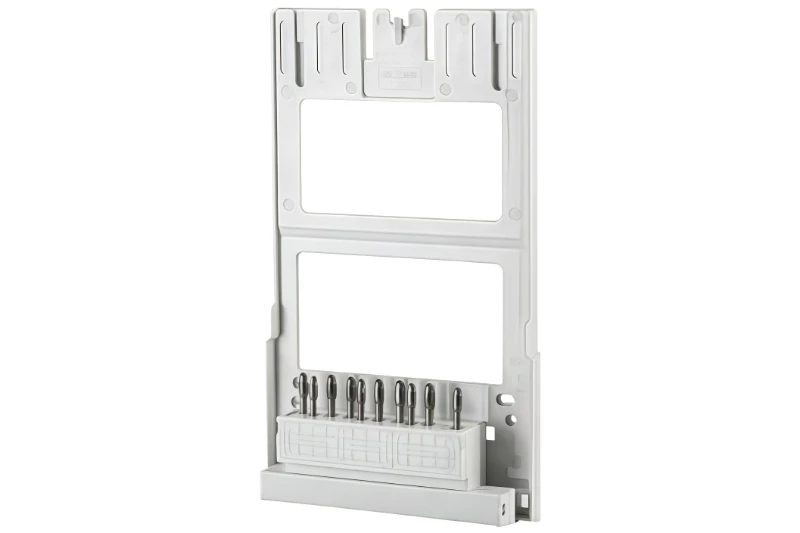

Standard filtervedlikehold på strømførende automatiserte panelenheter krever vanligvis en fullstendig systemavstenging for å forhindre støt i åpne-kretser på CT-linjer. For å omgå denne produktivitetsflaskehalsen introduserer denne pluggbare splitte-modulkontakten en to-delt arkitektur: en permanent panel-montert base og en avtakbar toppfilterpatron. Vedlikeholdspersonell kan inspisere, trekke eller erstatte den aktive filtreringselektronikken på-stedet uten å koble fra en enkelt sekundær lederledning eller forstyrre strømsløyfekontinuiteten.
Spesialiserte modulære tekniske detaljer
Fail-Safe Continuous Base Link: Det kraftige-sokkelfundamentet inneholder innebygde-omkjøringsbaner eller sekvensielle gull-belagte koblingsarrayer. Dette arrangementet holder den underliggende strømtransformatorsløyfen trygt kortsluttet eller tilkoblet under plugg--inn- og uttrekkshandlinger, og eliminerer høyspenningsfare for åpen-krets-.
Premier Polycarbonate Base Injection: Kjerneterminalhusene er støpt av vår fremste høy-polykarbonatmatrise med høy molekylær polymer. Denne blandingen sikrer høy strekkfasthet, forhindrer fuktighetsabsorpsjon og har en UL94 V-0 flammehemmende vurdering.
Signaturkomposittverktøyterminaler: Alle permanente ledningspunkter på basen har et komposittkombinasjonssporskrueoppsett. Dette sikrer at feltoperatører kan bruke enten flathodet eller Phillips-skrutrekkere for å etablere lav-motstandsforbindelser på 0,5 mm² til 4 mm² kobberkabler.
Multi-Høy-dempingsmatrise: Den pluggbare modulen har en høy-effektiv flertrinns støydempingsgruppe. Den oppnår et kontinuerlig innsettingstap på større enn eller lik 30dB over et bredt frekvensspektrum, og renser opp analoge feeder for digitale målere.
Tekniske parametere
| Parameter | Verdi |
| Vurdert gjeldende | 6 A kontinuerlig (egnet for 1 A / 5 A CT sekundær) |
| Nominell spenning | 660 V AC (isolasjon) |
| Antall kanaler | 3 (A‑N, B‑N, C‑N) |
| Konstruksjon | Delt type: fast sokkel + pluggbar filtertopp |
| Plugg / Koble fra Life | Større enn eller lik 500 sykluser |
| Filtertopologi | Lavpass LC (optimalisert for CT-signalbåndbredde) |
| Innsettingstap (typisk) | Større enn eller lik 30 dB (50 Hz – 1 MHz) |
| Faseskift @ 50 Hz | Mindre enn eller lik 1 grad |
| Sammensatt feil | Mindre enn eller lik 0,5 % |
| Wire Range (kobber) | 0,5 mm² – 4 mm² |
| Terminal Type | Rørformet skrue (moment større enn eller lik 0,5 N·m) |
| Husmateriale | PC |
| Driftstemperatur | -25 grader – +85 grader |
| Lagringstemperatur | -40 grader – +105 grader |
| Montering | Panelfeste (skrue) eller valgfri DIN-skinneadapter |
| Sertifiseringer | CE, RoHS, IEC 61869-2 (nøyaktighet) |
Målrettede feltapplikasjoner
Denne modulære plug-and-play-blokken anbefales på det sterkeste for smarte-netttransformatorstasjonsoppgraderinger, automatiserte produksjonslinjekontrollsentre og høy-reléstativer der plassen er begrenset og nedetiden er kostbar.
Sikkerhets- og syklussertifiseringer
Denne patenterte enheten er designet for å overleve minst 500 mekaniske plugg-/frakoblingssykluser uten kontaktforringelse, og er fullt sertifisert til CE- og RoHS-grenser. Dens lave-impedansoppsett legger ingen ekstra byrde til eksisterende CT-kretser, og holder målere fullstendig nøyaktige.
